?進擊環島
上一期小編給大家介紹了信號控制的環島交叉口，那這期我來給大家分享一個案例，看看一個平凡的環島是如何進擊的。
巨人路口是由四個路口組成的無信號燈控制的常規環形十字路口，如下圖所示。日常行車時路口流量大，兩路口間的直行車流和左轉車流存在著嚴重的沖突，不利于行人過街，安全隱患較大。

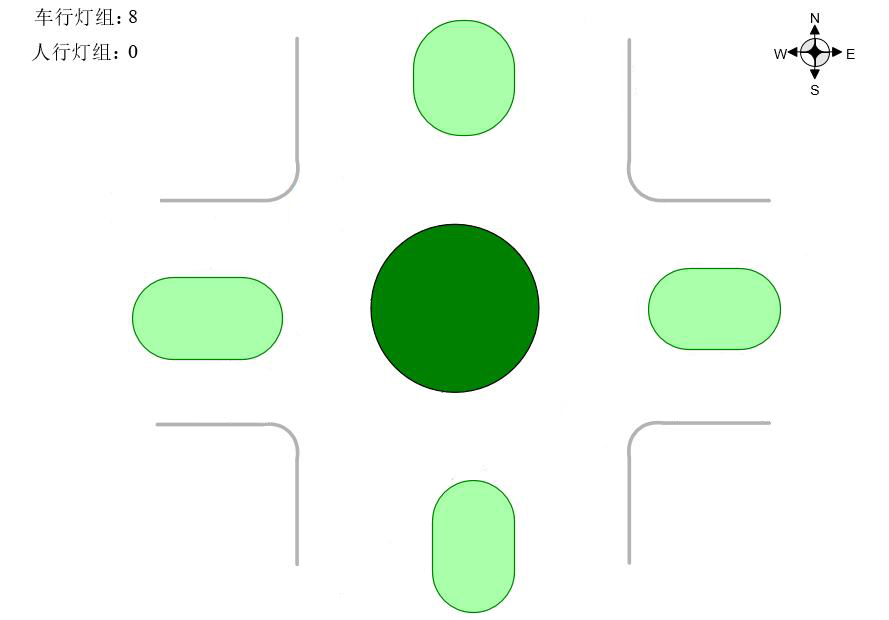

巨人路口概況
基本跟所有無信號控制的環島在每天上下班高峰期車流量一多的時候，就只能像下圖笑臉一樣呵呵了。
巨人路口概況
在面對如上情況的時候最有效的方法莫過于加信號燈控制了，那么問題來了，信號燈的相位應該如何設置呢？

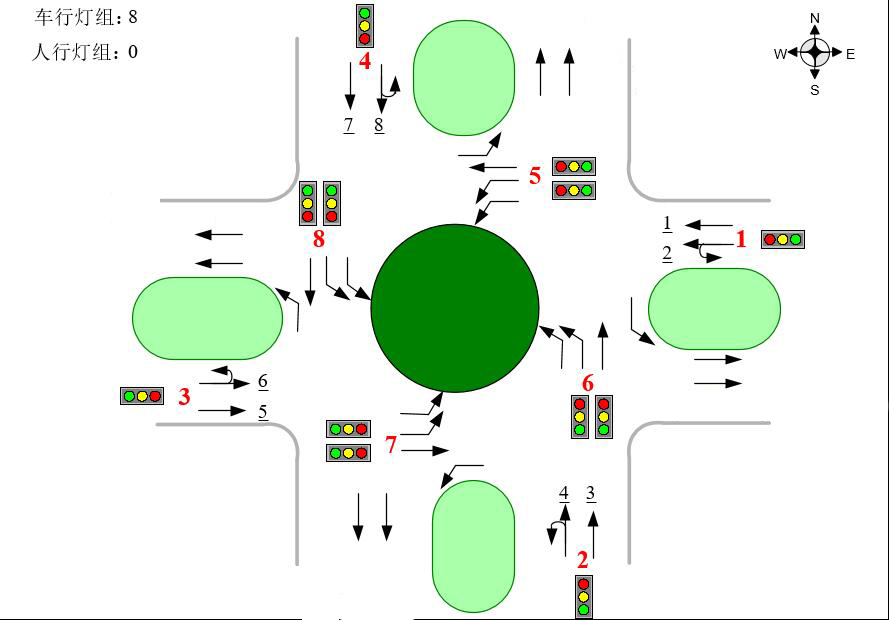

信號燈分配
如上圖所示，我們給巨人路口設置了8個車行燈組，分別設置在4個進口道跟出口道。設置相位最重要的一個原則是避免沖突，讓我們先看一下這個環島的沖突點。

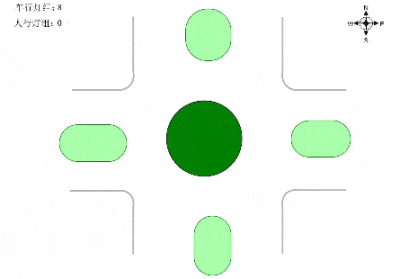

沖突點分布
根據上圖的沖突點的位置分布，設置相位圖及相位時長如下表。

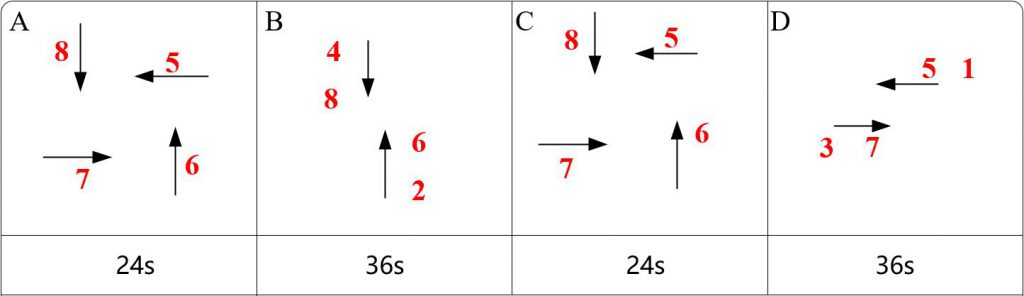

相位及配時
相位的相序為A-B-C-D,A相位目的為清空環島內車輛，再到B相位放南北進口的車輛進來，然后C相位清空環島內車輛，再到D相位放東西進口的車輛進環島。請看下圖演示。

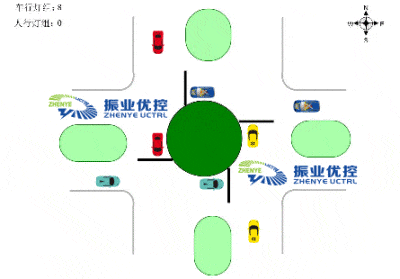

優化效果圖
