黑板報君每次遇到這樣的路口就感到頭痛：不是東邊堵車，就是西邊機非混亂，有時車流還會回溢到上游。鮮肉攻城獅遇到這樣的情況，通常不知道該怎么下手。別著急，讓我們的老司機來帶帶你。

路口概況

金龍路-玉沙路路口位于國貿商業區內，該路口南靠僑中隧道出口，北側距離富豪大廈斑馬線僅215米，東側是兩大商業廣場；同時該商業區也是上班一族聚集地，早晚高峰機動車與非機動車流量均較大。

圖1 ?國貿商業區地理位置圖

存在問題

盡管早晚高峰階段機動車和非機動車輛都是經過同一個路口，但是出現問題的路口方向可不同。早高峰階段易出現問題的路口方向主要集中在北出口；而晚高峰階段主要集中在西進口和南進口。

圖2 ?金龍路-玉沙路路口渠化圖

早高峰階段北出口出現的問題如下：

1.北出口機非沖突嚴重。北出口非機動車過街需求量大，而東進口右轉機動車流量也比較大，導致非機動車和行人過街時常受阻，從而造成路口秩序混亂。

圖3 優化前北出口交通情況

2.北出口車輛溢出現象嚴重。東進口右轉、南進口直行及西進口左轉3股機動車流同時匯入玉沙路，受玉沙路富豪大廈斑馬線處車輛出入停車場影響，北出口車輛溢出現象比較嚴重。

圖4 優化前北出口交通情況

晚高峰西進口和南進口出現的問題如下：

1.西進口車輛排隊長度過長。西進口右轉車流量大，而南出口車輛溢出嚴重，從而影響該路口其他方向車輛放行。

圖5 優化前西進口交通情況

2.南進口車輛溢出現象嚴重。南進口直行及右轉車流量大，受隧道出口條件限制影響，右轉車道利用率低，從而導致南進口車輛易溢出至僑中路口。

圖6 優化前南進口交通情況

優化方案

不同時段不同路口的優化方案也有所不同。先來看看攻城獅是如何根據早高峰階段易出現的問題設計優化方案的吧！

1.啟用B相位，提前清空東北角等待區的非機動車。細化三股同時匯入玉沙路車流，分時放行，以便及時清空路口車輛，使金龍路-玉沙路口至富豪大廈人行橫道路段車輛通行順暢。

2.增加D相位北側行人遲啟動功能，減少機非沖突。增加富豪大廈同相位內行人早切斷、機動車遲啟動兩個功能，促進人機燈組和時間無縫結合，從而減少時間損失，改善路口秩序。

3.調整機動車和行人相序。連續性放行東進口右轉及南進口直行的行駛車輛，提高車輛通行效率，按逆時針順序對行人進行放行，方便非機動車通行順暢。

4.對進入玉沙路單循環周邊路口實施截流方案。適當限制進入國貿單循環車流，將金龍路-玉沙路口交通壓力分散至周邊路口。

圖7 ?金龍路-玉沙路路口早高峰優化前后相位圖

接下來看看攻城獅是如何解決晚高峰階段路口出現的問題的：

1.東、西兩側行人分開放行。南進口右轉車輛可在東側行人過街時間內進行蓄車，從而提高南進口右轉車道利用率。

2.拆分同時匯入玉沙路的三股車流，分時放行。提高車輛通行效率。

圖8 ?金龍路-玉沙路路口晚高峰優化前后相位圖

優化效果

優化后，早高峰北出口溢出問題得到改善，有效解決了機非沖突的問題，路口機動車與非機動車運行井然有序。

圖9 優化后非機動車運行的交通情況

圖10 優化后機動車運行的交通情況

而晚高峰階段路口通行效率也得到明顯提高。拆分同時匯入玉沙路的三股車流、分時放行后，機動車得以有效通行，避免了跟車距離過大或隧道路口溢出等情況的出現，提高了路口整體的通行效率。

圖11 優化后西進口的交通情況

圖12 優化后南進口的交通情況

案例小結

本案例主要針對早晚高峰路口易出現的問題例如機非沖突嚴重、路口車流溢出現象嚴重等進行優化調整。根據機動車與非機動車和行人流量進行信號控制，同時利用相位實施協調控制，不僅提高了路段通行效率，還改善了路

口秩序。為攻城獅點贊！

一般來說，可變車道調控多數采用人工控制和信號控制。人工控制主要采取擺放雪糕筒、水馬等可移動隔離設施或人工指引來調整改變可變車道的運行方向；信號控制主要采用指示牌、信號燈具的指引來實現變向。

為緩解廣州市交通擁堵的問題，多年來公安交警部門分析、研判全市交通狀況，在擁擠路段施行了各種新措施。目前，采用人工控制可變車道的路段有華觀路（科韻路-支隊門口路段），采用信號方式控制可變車道的路段有海珠橋、人民橋、解放高架、沿江東路。人民橋，作為廣州市可變車道的“典范”，優化前的平均車速一般不超15公里/小時，接近擁堵警戒線，車道調整后，平均車速達到30公里/小時，優化效果顯著。

圖1 廣州市人民橋“可變車道”

為進一步加強新型控制方式的應用落地，2018年5月，廣州交警在天河區林和西路廣州東站隧道出口又增一條信號控制的可變車道，與鄰近信控路口實現共崗控制，從而緩解廣園路及廣州東站周邊早晚高峰交通擁堵，減少人工調控?？祀S黑板報君來看看是腫么回事吧！

路口概況

林和西路可變車道位于林和西路東站隧道路口和林和西路東站出口路口之間，長度約130米，緊靠廣州東站火車站、廣州東站汽車站，往北為廣園快速路，往南為市區中心天河北路、天河路，是連接外圍廣園快速路往天河中心區域的節點，日常承接較大車流量。

兩個路口間路段為4車道，該路段一般的調控策略為：早高峰優先北往南進城車流，晚高峰下班時段優先南往北出城車流。因此，早高峰的時候交警同志需要調派至少2名警力到現場擺放雪糕筒，將可變車道調整為北往南，改變車道功能，并在可變車道兩頭指引車輛運行，同時需呼叫指揮臺對路口南北向配時進行調整，晚高峰同理。

圖2 林和西路可變車道位置信息

圖3 民警現場擺放交通錐

存在問題

1、浪費警力、準確性低、安全性低
浪費警力：需固定安排至少2名警力擺放交通錐完成可變車道變向；
準確性低：人工擺放的時間不夠精確、特殊天氣下人員到位及雪糕筒穩定性問題，影響因素多；
安全性低：民警在車流中穿行存在安全問題，雪糕筒指示可變車道運行方向不明確，易造成不熟悉路況的司機走錯車道造成沖突。

2、調整靈活性差
出現天氣變化、事故等突發車流變化時，民警較難及時響應去調整可變車道運行的方向，需臨時安排人員到場調整；

3、人工干預綠信比方案次數多
可變車道前后兩個路口需要根據車道調整情況進行臨時人工干預，若未能及時調整兩個路口配時以及可變車道運行方向指引不夠明確時，均會造成車流的積壓，1個工作日需對兩個路口進行人工干預約8次。

車流量分析

該路段早高峰北往南直行車流量為1242pcu/h，南往北直行車流量290pcu/h；晚高峰北往南直行車流量為980pcu/h，南往北直行車流量354pcu/h?？傮w來說，工作日進出城的車流較為規律，調整可變車道運行方向的時段基本固定，適合設置為信號控制的可變車道。

綜上所述，對道路條件、現狀存在問題、車流量條件分析，林和西路可變車道適合設置信號控制的形式。另外，該可變車道位于兩個信控交叉口之間，考慮到協調控制有利于可變車道變向時及時調整路口配時方案，因此，交通工程師計劃將該可變車道與北邊東站隧道路口共崗控制，這也將是廣州市首例可變車道與信控路口共崗控制的案例！

優化措施

1、新建可變車道指示燈具及標志標線

林和西東站隧道路口控制燈組均不改變，可變車道增加燈具及燈組控制；因可變車道長度較短，約130米，在前后兩個龍門架位置設置可變車道指示燈具。

圖4 優化后可變車道燈組設置情況

圖5 優化后可變車道情況

2、利用特殊按鈕靈活控制變向

林和西路東站隧道路口為SCATS系統控制，原放行方案無需調整，該路口新增XSF按鈕特殊設置控制可變車道燈具狀態，與路口原信號燈控制互不影響，可分開調控。具體運行情況如下：

圖6 XSF特殊按鈕控制可變車道狀態改變方案

3、設置時間表，無需人工干預

通過人工干預情況及車流量分析，人工干預主要集中在工作日早高峰時段，因此我們把可變車道設置7:30-9:15時段運行北往南，其余時段運行南往北?？紤]到前后兩個路口運行周期為150秒，為保障可變車道內車輛能全部清空，可變車道變向前清空時間設置3分鐘。

圖7 系統時間表設置情況

優化效果

1、節省警力，增加準確性、安全性
林和西可變車道設置信號燈控及指示牌后，系統自動運行，前期需要民警到場維護秩序，后期無需安排警力到場，運行時間精確，不受天氣等其它因素影響。指示燈具明確運行方向，指引性強，消除車輛不熟悉造成走錯的情況，保障車輛安全行駛。

2、增加調整靈活性及可變車道利用率
可根據突發情況快速進行響應，及時干預，無需等待人員及設備到場，全天候均可利用遠程調控改變可變車道運行方向，做到及時處置突發情況，防范交通擁堵于未然。

3、減少人工干預次數
根據優化前后一周的人工干預次數對比，優化后減少了33次，優化率達到87%。

表1 優化前后人工干預對比（次數）

案例小結

本案例中林和西路可變車道不同于人民橋、海珠橋等可變車道，它與已有的信號控制交叉口共崗控制，并非獨立的路段，在設計信號控制方案時，交通工程師的原則是不改變原來信控路口的放行方式，利用SCATS系統中的特殊按鈕XSF來控制可變車道改變方向，調控準確性、安全性、靈活性均得到極大提高。同時配套相關指示牌、燈具、地面標線、地面文字等，指引清晰、直觀，更好地引導司機朋友行駛可變車道。

厲害了我的黍！廣州交警敢于實踐、積極應用新型交通控制手段解放有限警力，為廣州交警實力打call！

路口概況

人民大道位于某市的鶴城，北接外環高速入口，是城區南北方向的主要干道之一，因經過鶴城的外環高速路還沒完全連通，北上或南下的車流必須由從外環高速路口進出，經城區走人民大道過境，高峰時段與節假日交通流量大，江中路口與江南路口經常會出現排隊溢出現象。

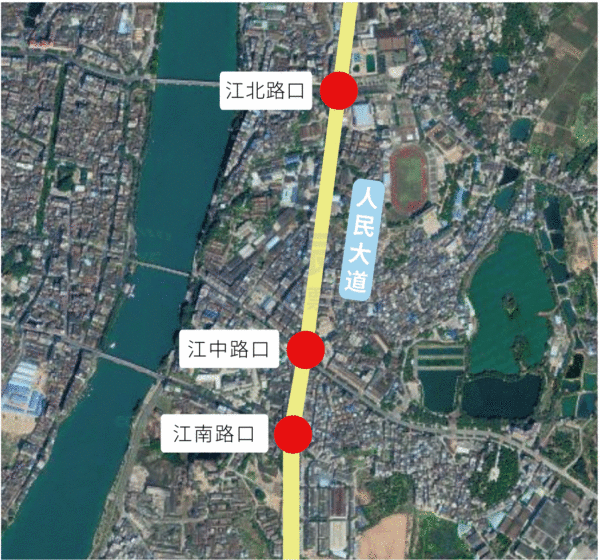

圖1 路口衛星點位圖

人民大道的江北路口、江中路口及江南路口均是scats系統控制路口，同時3個路口間南北向各個時段已設置信號協調控制（綠路），平峰時段江中路口與江南路口并不會出現路口溢出問題。

存在問題

兩個相鄰路口間自適應選擇方案不匹配導致路口溢出問題，在高峰時段，人民大道江中路口與江南路口南進口與北進口車流增大，江中路口與江南路口優化前并不是同一個子系統，兩路口均是獨自自適應選擇配時方案。

因此，會出現2個路口選擇的配時方案不匹配的情況，導致2個路口南往北方向或北往南方向車流進出不平衡。 江中路口南進口放行時間清空不了江南路口南進口放行進來的車輛而出現排隊溢出現象。

圖2 優化前路口排隊溢出情況

優化方案

為了解決江中路口與江南路口排隊溢出的問題，兩個路口采用了“總量調控，進出平衡，集裝箱移動式”的信號控制策略。

1、兩路口合并子系統，共用同一套線圈檢測器，選擇同一套配時方案：通過將兩個路口歸為同一個子系統（看作同一個路口），江中路口與江南路口共用同一套線圈選擇同一套配時方案并且江中路口與江南路口設置內部相位差方案，設計江中路口南進口在江南路口南進口放行后一定秒數后放行，提高兩個路口間的通行能力。

2、“出大于進”配時方案設計思路，做到“進出平衡”：在2個路口的配時方案上按“出大于進”的思路設計，即江南路口南進口的放行時間小于江中路口的南進口放行時間，保證兩路口間進來的車輛能在出口的放行時間內清空完，做到“總量調控，進出平衡”，將進口的車輛分成一段段的“集裝箱”通過2個路口。

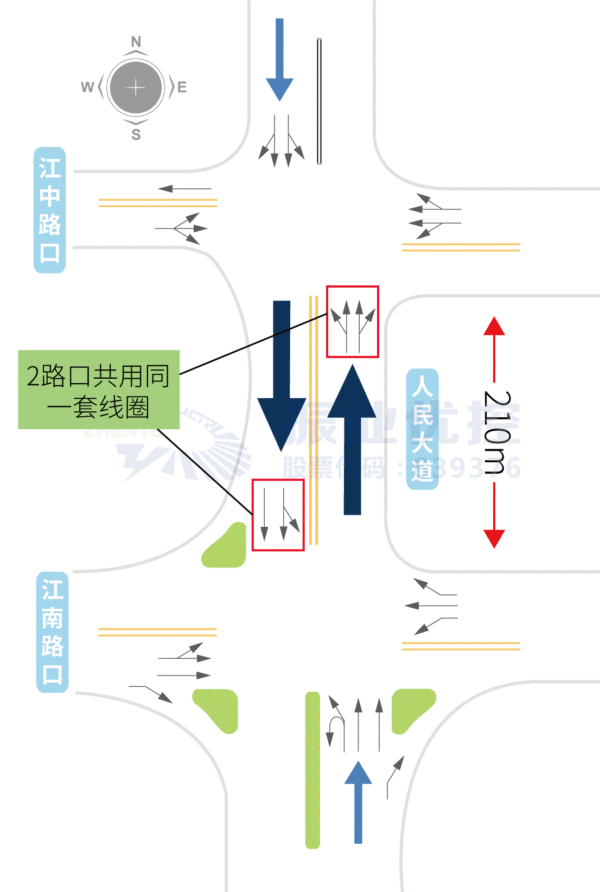

圖3 路口優化示意圖

優化效果

1、“總量調控，進出平衡，集裝箱移動式”的信號控制策略，根據路口的線圈數據路口自適應選擇合適的配時方案，合理的控制進入兩路口間的車輛數，有效的解決了江中路口與江南路口的排隊溢出情況。

2、兩個路口的內部相位差方案不僅提供舒適的駕駛體驗外還提高兩個路口的通行能力，減少進口的排隊長度。

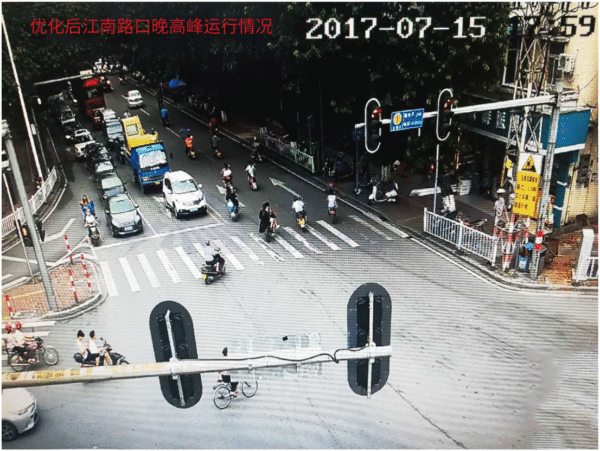

圖4 優化后江南路口排隊情況

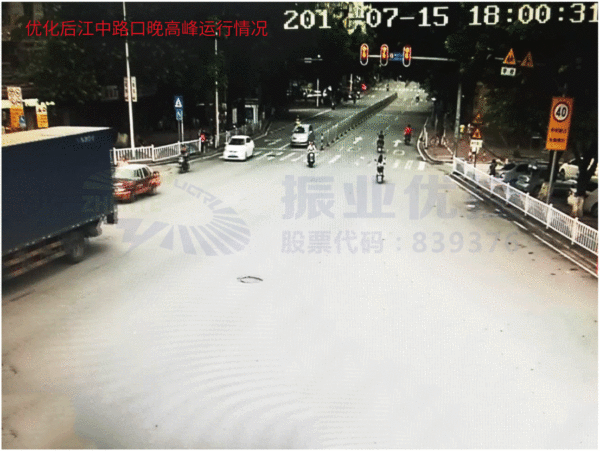

圖5 優化后江中路口排隊情況

案例小結

1、本案例利用智能交通控制系統的自適應和協調作用，合理地控制進入短距離的兩路口間的車輛數，做到進出平衡，有效地解決了兩個短距離的路口的排隊溢出問題，還提高了路口間的通行能力。

2、將兩個路口合并成一個子系統，可以在配時方案選擇及協調方面做到較好的搭配，解決兩路口的方案選擇不一致導致的出口消散不了的問題。

12月10日，廣州馬拉松、自貢恐龍國際馬拉松同時舉行，吸引了來自世界各地的廣大馬拉松愛好者及專業選手參賽，為廣州、自貢這兩座文化各異的城市帶來了話題和流量，也為兩地的交通管理帶來挑戰和壓力。作為全國城市交通健康管理領軍企業，振業優控義不容辭地擔起保障比賽期間道路通暢和人員安全的重任。

以下是振業優控駐點項目組發來的一線報道：

【廣州項目組】

2017年廣州馬拉松賽于12月10日在天河體育中心鳴槍起跑，來自48個國家和地區的約3萬名選手參賽。比賽設全程馬拉松（42.195公里）、半程馬拉松（21.0975公里）兩個項目，線路途經廣東博物館、獵德大橋、琶洲大橋、廣交會展館、五羊石像等地標性建筑，最終到達花城廣場。

圖1 廣州馬拉松線路圖

振業優控廣州項目組在廣州交警支隊的統一指導下，提前對賽道及沿線信控路口的系統運行情況進行全面排查和優化，并于比賽當天進行動態監控，實時調控信號燈，對沿線交通及周邊繞行道路進行交通疏導，保障賽事的正常運行。從2013年開始，振業優控連續5年為廣州馬拉松保駕護航，比賽受控區域均未發生明顯的交通擁堵，交通運行狀態平穩有序，市民安全出行得到保障，廣州項目組因其專業的技術能力及快速的響應能力獲得業主的認可及肯定。

圖2 廣州項目組服務比賽

【自貢項目組】

2017年自貢恐龍國際馬拉松賽事于12月10日在自貢市隆重舉行，近萬名中外運動員和馬拉松活動愛好者齊聚南湖體育場，參加了半程馬拉松和群眾歡樂跑兩項賽事活動。比賽線路涵蓋了“自貢客廳”丹桂大街、自貢花海、自貢國家級高新技術產業園區等地標性建筑和景點。

圖3 交通管制示意圖（英文版）

為保障比賽期間道路暢通和人員安全，振業優控自貢項目組在自貢交警支隊的統一指導和安排下，根據賽事的線路特點，科學劃定核心管控區、賽道管制段、疏導分流點，分時、分段采取交通管制措施。為照顧國外友人，還特別設計了中英文雙語版交通管制示意圖。比賽當天，項目組同事全程關注賽事動態及管控點交通組織情況，及時向支隊反饋，順利完成保障任務。此次活動是振業優控首次為自貢馬拉松提供專業技術服務，項目組因精細化的管控方案及人性化的服務受到業主的高度好評，為后續開展大型活動賽事積累了很好的經驗。

圖4 自貢項目組服務比賽
